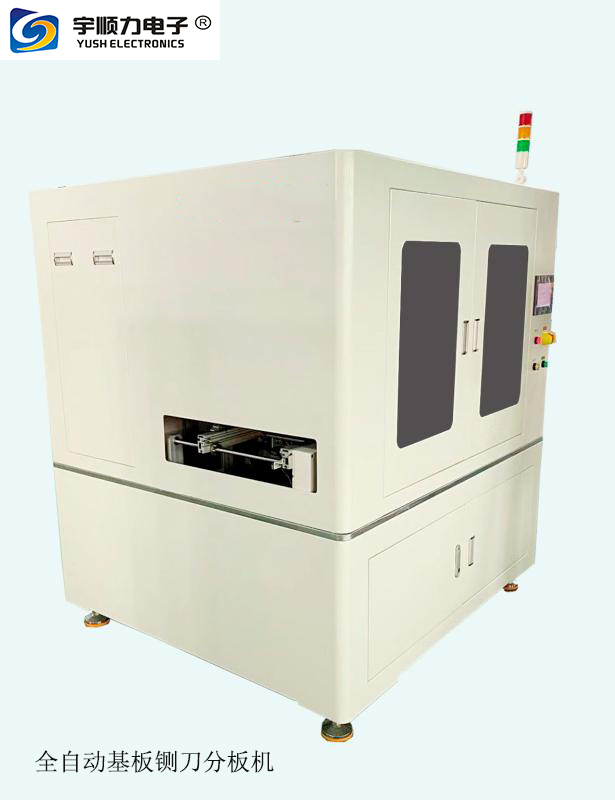

自动铡刀分板机-YSV-4A

 概述:

1. 针对COB光源板开发的分板设备，采用PLC触摸屏控制自动送料分板。

2. 方便分板各种COB基板，球ED铝基板，COB陶瓷板等。

3. 气混合式设计，双直刀分切，特别适用与分割精密PCB板。

4. 铡刀式分割，适用于各种厚度PCB板，切板行程厚度2MM以下。

5. 防呆结构设计，操作简易,安全生产。

6. 分板效率比传统分板机快5-6倍。

7. 分切时对元件微应力在200左右,避免锡裂，防止精密零件受损。








8.




   产品简介:
   1、PLC精确控制自动化分板，对接上板机，可实现无人值守全自动分板作业。
   2、针对半导体产品分板设计。
   3、特定料盒自动上料，并且有防呆功能。
   4、采用铡刀方式分板，应力小，分板质量高。
   5、自动取料，产品自动摆盘，并且可摆进笼。
   6、全程无需人工操作，对产品起到一定的保护作用。





   产品详情




   作业流程:

9. 分板寸尺 (可定制)：L100*W200MM    刀具尺寸Toolsize ：直刀230*45*6

10. 人工将装有产品的特定料盒放入机器

11. 机器自动定位料盒，气杆推产品到机器定位治具

12. 机械手夹取产品，送入分板机

13. 分板机按照设定的程序开始分板

14. 后端机械手夹取产品，放入定位冶具

15. 摆盘机械手吸取产品，进行摆盘

16. 机器完成一个工作流程

1. 项目 YSV-4A



1. 名称 半自动铡刀分板机

2. 外形尺寸Outline size L/W/H (L)890X (W)550X(H)1090mm

3. 刀具尺寸Toolsize 直刀230*45*6

4. 刀具材质Tool material 进口高速钢

5. 刀具品牌Tool brand 宇顺自制

6. 分板厚度Router thickness 0.5-3.0mm板厚(V-CUT 板厚三分之一)

7. 分板寸尺 L100*W200MM (可定制)

8. 分板速度Router speed 1刀/2s

9. 工作气压Air pressure O.5-0. 8mpa

10. 工作电压Voltage 220v可选

11. 设备功率Power 120W

12. 重量Weight 约150kg
